В длинном коридоре удобно включить свет у входа и выключить у выхода. Для одной группы освещения из двух мест нужны два проходных выключателя. Если управлять ею нужно ещё и в середине маршрута, комплект состоит из двух проходных и одного промежуточного, который также называют перекрёстным. Число клавиш здесь не равно числу мест управления.
Чем проходной отличается от промежуточного
Проходной механизм работает в паре с таким же на двух концах маршрута: свет можно переключить с любого конца независимо от положения второй клавиши. Промежуточный добавляют между ними, когда нужна третья точка. Сам по себе он не заменяет один из двух крайних проходных. Именно так роли механизмов разделены в каталоге VIDEX и инструкции к BINERA.

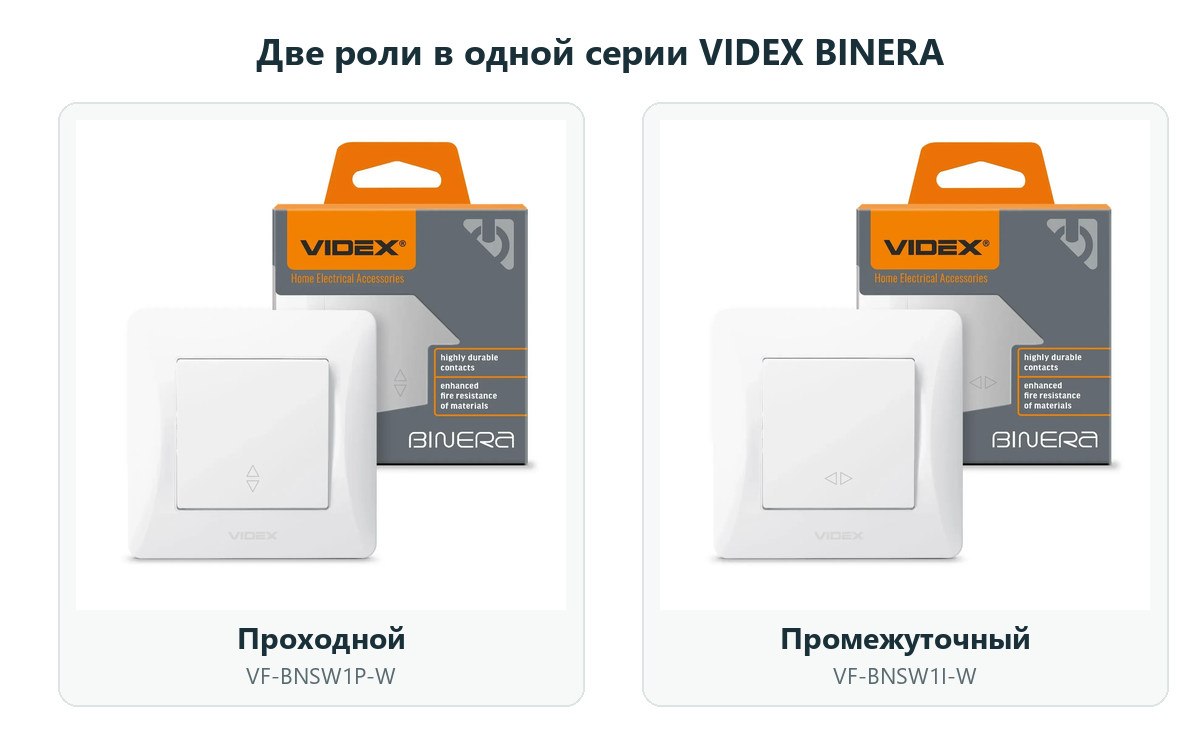

Например, для одного потолочного светильника в коридоре с двумя входами можно запланировать две штуки белого проходного VIDEX BINERA VF-BNSW1P-W. Если для той же группы нужна клавиша на лестничной площадке, между крайними точками добавляют белый промежуточный BINERA VF-BNSW1I-W. Это три механизма для одной группы, а не три независимые группы освещения.
Сколько механизмов потребуется

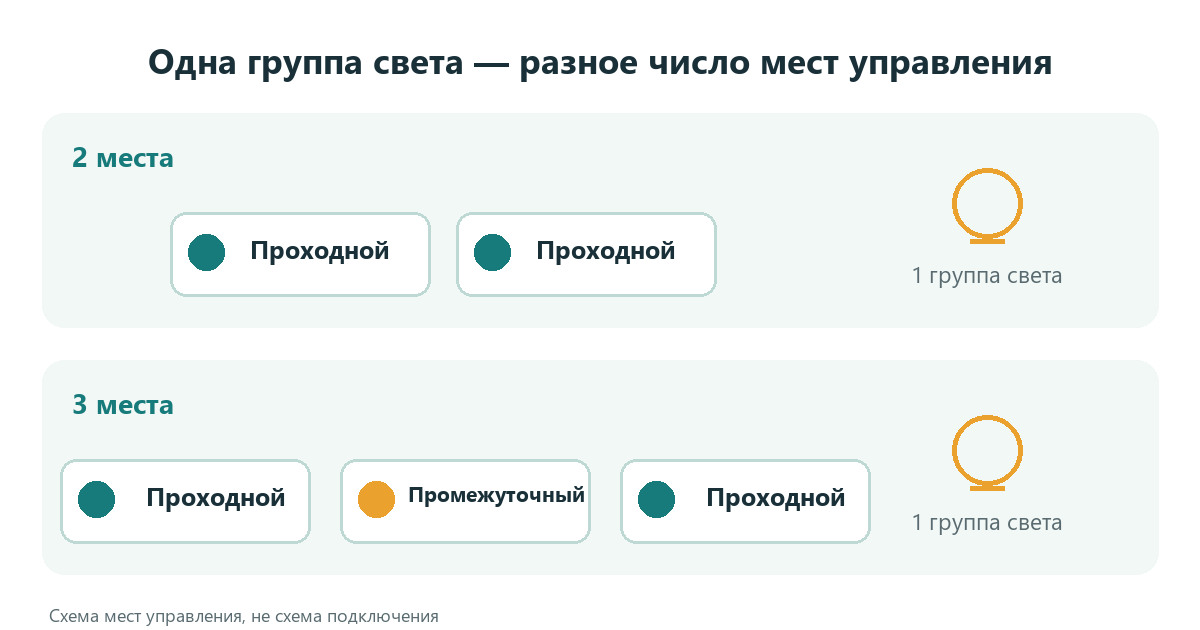

| Задача | Комплект для одной группы | Пример мест |
|---|---|---|
| Управление из двух мест | 2 проходных | Два конца коридора либо дверь спальни и изголовье кровати |
| Управление из трёх мест | 2 проходных + 1 промежуточный | Низ лестницы, площадка, верх лестницы |
| Управление из четырёх мест | 2 проходных + 2 промежуточных | Два крайних места и две промежуточные зоны маршрута |
Если нужны две независимые группы света, например общий свет и бра, задача другая: каждую группу и необходимые для неё места управления планируют отдельно. Обычный двухклавишный выключатель не превращает две группы в управление одной группой из двух мест. Как распределять независимые группы между клавишами, объясняем в отдельном материале OLEDIM.
Что проверить перед заказом комплекта
Роль каждой точки. Сначала отметьте на плане комнаты, где именно хотите переключать одну и ту же группу света. Так вы не закажете промежуточный вместо второго проходного для двух точек. Для трёх точек согласуйте с электриком, какие два места будут крайними, а какое — промежуточным.
Серия и рамка. Электрическая роль механизма не гарантирует механической совместимости с декоративной рамкой другой серии. Если рядом с каждой точкой есть розетки или другие механизмы, проверьте серию, число постов, цвет и комплектность рамок для каждого места. Для единого оформления можно сочетать проходной BINERA в цвете чёрный графит с промежуточным той же серии и цвета; подходящую рамку сверьте отдельно по артикулу. Общие принципы комплектации собраны в гиде OLEDIM о механизмах и рамках.
Параметры и условия установки. Нагрузка группы должна соответствовать параметрам именно выбранных механизмов: сверьте карточку конкретного артикула, маркировку на изделии и инструкцию. Производитель поручает монтаж и подключение квалифицированному специалисту и требует обесточить сеть перед работой. Обсудите с электриком нагрузку группы, прокладку кабеля, существующие монтажные места и маркировку конкретных механизмов. Если ремонт завершён, возможность добавить ещё одну точку зависит от фактической проводки; по одному названию выключателя определить это нельзя.
Короткий список для покупки
- Одна группа света из двух мест: два проходных одной выбранной серии; если выбираете белый VF-BNSW1P-W, в корзине должны быть две штуки этого механизма.
- Та же группа из трёх мест: к двум проходным добавьте один промежуточный той же серии, например VF-BNSW1I-W для белого комплекта BINERA.
- Для каждой точки отдельно сверьте рамку, цвет и соседние механизмы. VIDEX NOTA и BINERA рассматривайте как разные серии: рамку одной нельзя автоматически считать совместимой с другой.
- Перед оплатой уточните с электриком схему именно ваших точек и параметры цепи по инструкции выбранного изделия.
Частые вопросы
Хватит ли одного проходного для двух мест?
Нет. Для одной группы из двух мест нужна пара проходных механизмов. Один проходной не создаёт вторую точку управления.
Можно ли поставить два проходных и обычный выключатель посередине?
Для третьей точки нужен промежуточный механизм, предназначенный для этой роли. Обычный выключатель его не заменяет.
Что означает «три точки»?
Это три места, из которых можно переключать одну и ту же группу света. Это не три клавиши рядом и не три отдельных светильника.
Начните с плана маршрута и числа точек, затем подберите нужные роли механизмов и совместимые рамки. Электрик сверит монтажное решение с реальной проводкой и инструкцией VIDEX BINERA.
