Светодиодная лента 12 В от аккумулятора: как подключить и рассчитать время работы

Светодиодная лента 12 В может работать без сети 230 В — например, как резервная подсветка полок, коридора, рабочего места или небольшой торговой конструкции. Но одинаковая надпись «12 В» на ленте и аккумуляторе ещё не подтверждает прямую совместимость. Нужно учесть реальный диапазон напряжения батареи, максимальную мощность ленты, полезную ёмкость, потери, защиту проводов и способ управления.

Что означает 12 В в такой системе

Лента на 12 В рассчитана на питание постоянным током с соответствующими полярностью и напряжением. Её нельзя подключать к сети 230 В. В обычной домашней системе стабильные 12 В формирует блок питания, а в автономной — батарея вместе с защитой и, при необходимости, стабилизатором.

Номинальная «12-вольтовая» батарея не держит ровно 12,0 В во всех режимах. Её напряжение меняется в зависимости от химии, уровня заряда, нагрузки и работы зарядного устройства. Например, в документации зарядных устройств для 12-вольтовых батарей встречаются напряжения заряда 14,2–14,7 В. В карточках рассматриваемых лент OLEDIM указаны номинальные 12 В, но не приведён полный допустимый диапазон входа.

Отсюда практическое правило: прямое подключение допустимо только тогда, когда весь фактический диапазон напряжения конкретной батареи входит в разрешённый диапазон ленты и контроллера. Если производитель этого не подтвердил, используйте подходящий стабилизатор DC-DC с выходом 12 В, рассчитанный на максимальный ток системы. Особенно это важно для автомобильной сети при работающем генераторе и для батареи, которую одновременно заряжают.

Из чего состоит автономная подсветка

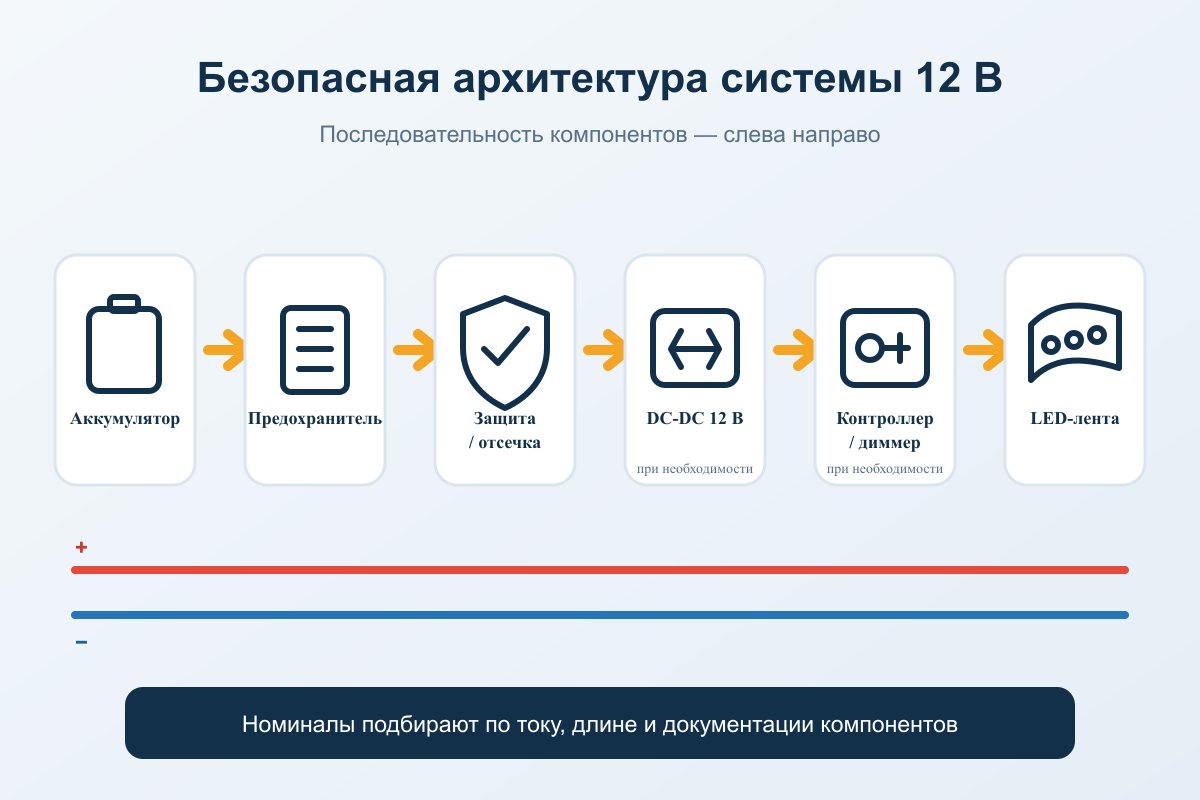

Базовая архитектура выглядит так: аккумулятор → предохранитель → выключатель или защита от чрезмерного разряда → стабилизатор при необходимости → контроллер или диммер → лента.

• Аккумулятор должен иметь известную химию, номинальную ёмкость, разрешённую глубину разряда и совместимое зарядное устройство. Для литиевой сборки нужна предусмотренная производителем система управления батареей (BMS).
• Предохранитель устанавливают в плюсовой провод как можно ближе к источнику. Он защищает провод при коротком замыкании; это не защита ленты от завышенного напряжения.
• Отсекатель низкого напряжения или функция BMS не даёт разрядить батарею ниже границы, указанной её производителем.
• Стабилизатор DC-DC нужен, если напряжение батареи выходит за допустимый диапазон нагрузки.
• Контроллер нужен для RGB, RGBW и RGB+CCT; для одноцветной ленты достаточно выключателя или совместимого диммера. Контроллер должен соответствовать типу ленты, напряжению, количеству каналов и току.

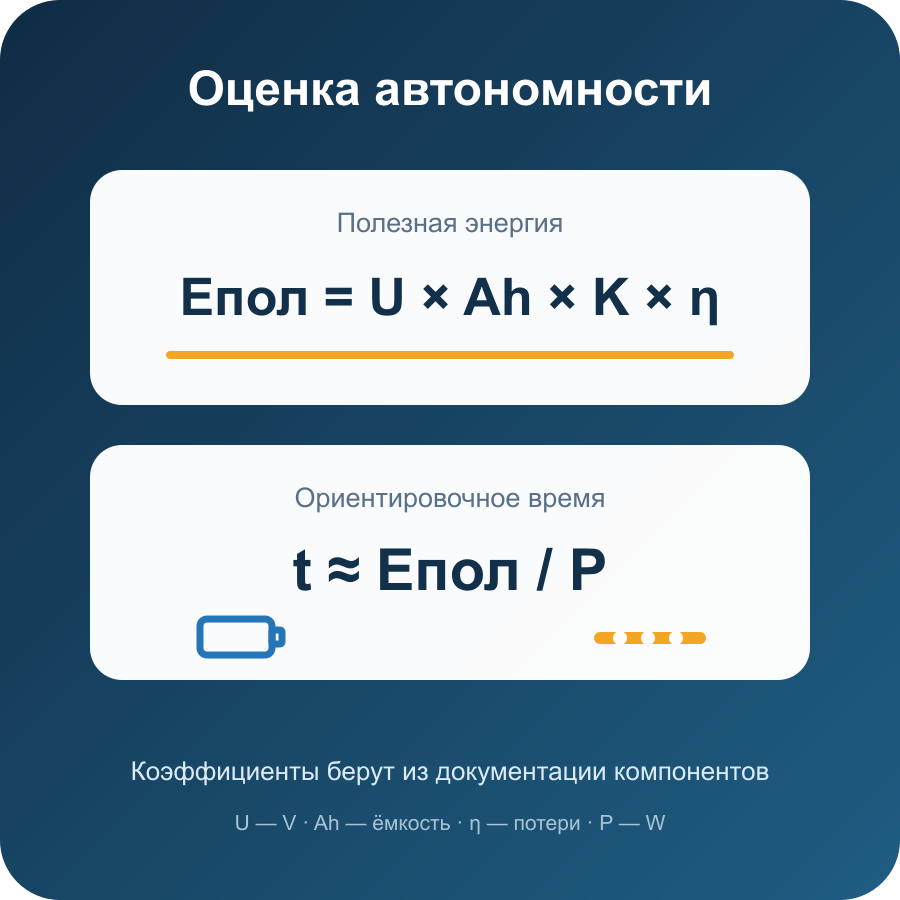

Как рассчитать ток и время работы

Начните с максимальной мощности ленты, а не с ёмкости батареи. Для цветной модели берите паспортный максимум: фактическое потребление зависит от цвета и яркости, но максимальное значение даёт безопасную основу для выбора проводов, контроллера и защиты.

1. Мощность отрезка:

P = мощность одного метра × длина

2. Ориентировочный ток при номинальных 12 В:

I ≈ P / 12

3. Номинальная энергия батареи:

Eном ≈ Uном × C, где C — ёмкость в ампер-часах.

4. Полезная энергия для освещения:

Eпол ≈ Uном × C × Kпол × η

Kпол — разрешённая доля ёмкости до нужной границы разряда, а η — коэффициент, учитывающий потери в проводах, контроллере и преобразователе. Оба значения берут из документации компонентов или осторожно задают как допущения для предварительной оценки.

5. Ориентировочное время:

t ≈ Eпол / P

Пример для трёх метров ленты

Возьмём нейтральную OLEDIM PS 4000 К мощностью 8,8 Вт/м и отрезок 3 м.

• Мощность: 8,8 × 3 = 26,4 Вт.
• Ориентировочный ток при 12 В: 26,4 / 12 = 2,2 А.
• Для условной батареи 12 В, 20 А·ч номинальная энергия: 12 × 20 = 240 Вт·ч.

Если производитель батареи разрешает использовать 50% номинальной ёмкости, а общую эффективность предварительно принять за 90%, оценка составит 240 × 0,50 × 0,90 / 26,4 ≈ 4,1 часа. Если для другой батареи документация разрешает 80% полезной ёмкости при той же условной эффективности, получится около 6,5 часа.

Это плановая оценка, а не гарантия. Реальное время меняют температура, старение, фактическое напряжение, яркость, потребление контроллера и допустимая граница разряда. Для свинцовых батарей доступная ёмкость также зависит от скорости разряда: чем выше ток, тем меньше энергии может быть реально доступно. Лучшая проверка после расчёта — измерить фактический ток готовой системы и провести контрольный тест без выхода за пределы батареи.

Как выбрать предохранитель и провод

Предохранитель выбирают не просто «с запасом к мощности ленты». Его номинальный ток должен быть выше максимального рабочего тока нагрузки, но не выше допустимого тока самого слабого провода или компонента в защищаемом участке. Также учитывают характеристику срабатывания и возможный короткий пусковой импульс электроники.

В примере рабочий ток ленты составляет приблизительно 2,2 А. Это только исходная величина для проектирования: точный стандартный номинал предохранителя можно назвать после выбора провода, контроллера, стабилизатора, разъёмов и данных об их допустимом токе. Предохранитель нужно разместить возле плюсовой клеммы батареи, чтобы незащищённый участок провода был минимальным.

Сечение провода определяют одновременно по допустимому току и падению напряжения. В низковольтной системе даже небольшая потеря заметна как снижение яркости или различие цвета на дальнем конце. При расчёте длины учитывают путь тока в обе стороны. Для длинных отрезков применяют более толстый кабель, короткие линии или параллельный подвод питания — решение должен проверить специалист по реальной длине и нагрузке.

Какую ленту OLEDIM выбрать

Для простого белого резервного света практичны одноцветные модели OLEDIM PS 12 В мощностью 8,8 Вт/м. Есть тёплый свет 3000 К, нейтральный 4000 К и холодный свет 6500 К. Одинаковая мощность упрощает предварительный расчёт, а температуру света можно выбрать по назначению.

Для декоративных сценариев доступны модели OLEDIM ST 12 В мощностью 12 Вт/м:

• RGB — цветные каналы без отдельного белого светодиода;
• RGB + 4000 К — цвета и отдельный нейтральный белый канал;
• RGB+CCT — цветной свет и регулировка белого в диапазоне 3000–6500 К.

Для каждого варианта нужен соответствующий многоканальный контроллер. Нельзя переносить схему или контроллер RGB на RGB+CCT только потому, что обе ленты работают от 12 В. Для расчёта максимальной автономности цветной системы используйте 12 Вт/м и добавьте потребление контроллера.

Условия установки и зарядки

Все перечисленные модели имеют IP20, поэтому предназначены для сухих помещений без брызг и конденсата. Ленту стоит устанавливать в совместимый алюминиевый профиль, который помогает отводить тепло и защищает от случайного прикосновения. Аккумулятор, предохранитель и преобразователи размещают в доступном для обслуживания месте по требованиям их производителей — с вентиляцией, защитой клемм и без контакта с горючими предметами.

Зарядное устройство выбирают именно под химию и параметры батареи. Не заряжайте батарею случайным адаптером и не подключайте зарядку «через ленту». Если система должна одновременно питать свет и заряжать аккумулятор, её следует проектировать как единый комплект с контролем напряжения, тока и температуры.

Автомобильный стартерный аккумулятор не стоит разряжать до состояния, когда автомобиль не запустится. Для стационарного резервного света уместность конкретного типа батареи, границу разряда и защиту определяют по её документации. В готовой системе полезны главный выключатель, индикатор состояния и автоматическое отключение при низком напряжении.

Короткий чек-лист перед запуском

1. Проверьте, что лента, контроллер и стабилизатор рассчитаны на общий диапазон напряжения.
2. Рассчитайте максимальную мощность всей длины и ток каждого канала.
3. Определите полезную ёмкость и границу разряда по документации батареи.
4. Подберите провод по току, длине и допустимому падению напряжения.
5. Установите правильно подобранный предохранитель возле плюсовой клеммы.
6. Проверьте полярность до подачи питания и протестируйте нагрев под максимальной нагрузкой.

Такой подход даёт реалистичный прогноз автономности и защищает систему от главной ошибки — предположения, что любые два устройства с надписью «12 В» можно безопасно соединить напрямую.
