Как распределить группы света между одно-, двух- и трёхклавишным выключателем
Выбор выключателя начинается со сценария, а не с числа клавиш на витрине. Центральный свет, подвес над столом, рабочая подсветка и декоративная лента могут включаться совместно или независимо. Это решение определяет разводку кабелей, место установки механизмов и возможность изменить управление после завершения ремонта.

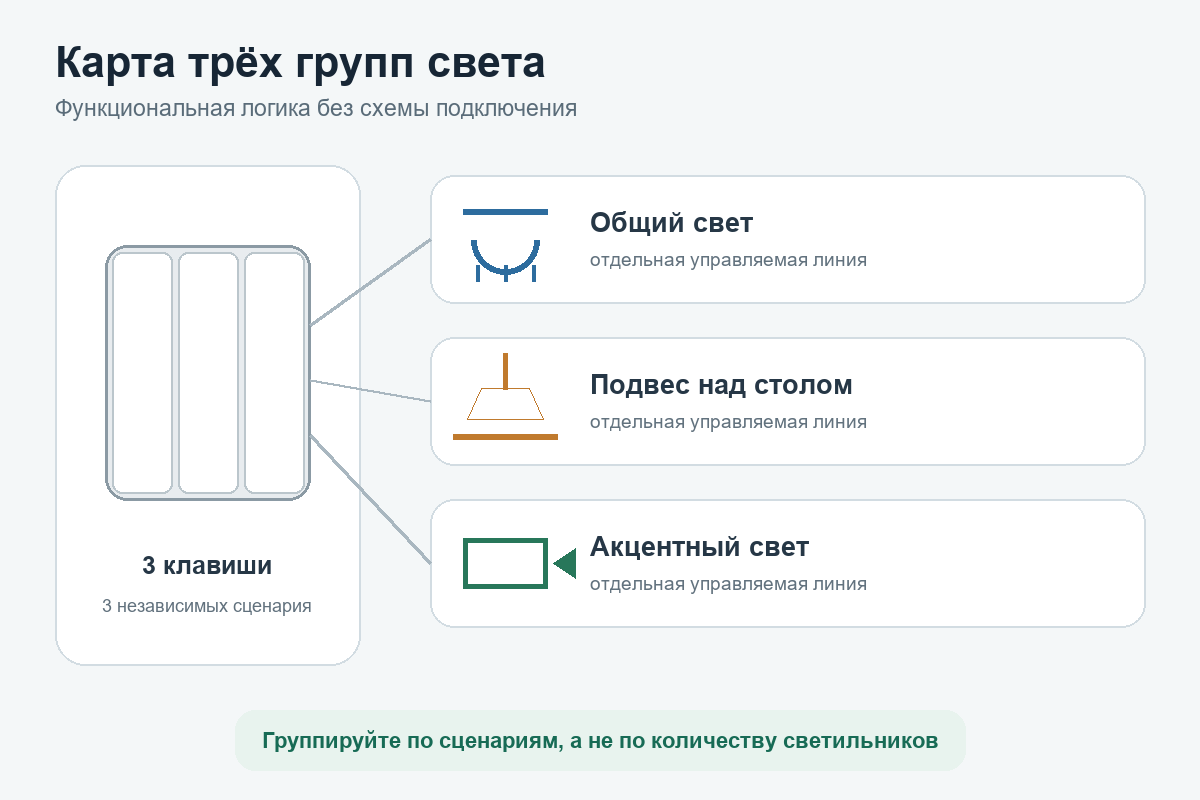

Составьте карту света до выбора механизма
Световая группа объединяет приборы, которые должны переключаться одновременно. В одной группе может быть несколько спотов, а разные секции одной люстры можно развести на самостоятельные линии. Чтобы понять необходимое деление, представьте обычное утро, вечер, работу, приём гостей и уборку. Для каждого момента отметьте, какие источники действительно нужны.
Отдельная линия оправдана, если ею регулярно пользуются независимо. Например, мягкая подсветка вечером не требует яркого потолочного света, а рабочая поверхность кухни должна освещаться независимо от подвеса в обеденной зоне. Если два контура всегда включают вместе, дополнительное деление усложнит управление и монтаж без ощутимой пользы.
| Помещение | Возможные группы | Практический сценарий | Вопрос до монтажа |
|---|---|---|---|
| Гостиная | Общий свет, зона дивана, декоративный контур | Оставить вечером спокойное фоновое освещение | Нужно ли управлять тем же светом возле второго входа |
| Кухня-столовая | Общий свет, столешница, подвес над столом | Готовить при рабочем свете, не включая обеденную зону | Где находятся вытяжка, мебель и блоки питания подсветки |
| Спальня | Общий свет, бра, мягкий акцент | Выключать основной свет у двери и возле кровати | Для двух мест управления нужна проходная схема, а не ещё одна обычная клавиша |
| Кабинет | Общий, рабочий и фоновый свет | Снизить контраст за монитором без полного освещения комнаты | Совместимы ли драйверы с выбранным способом управления |
Для управления из двух мест нужен другой контактный механизм
Обычный выключатель размыкает и замыкает линию из одной точки. Чтобы переключать одну группу у двух входов или у двери и кровати, проектируют два проходных механизма. При трёх и более точках между ними используют промежуточный, или перекрёстный, механизм. Внешнее сходство клавиш не означает одинаковую схему контактов.
Все шесть товаров из подборки обозначены производителем как обычные выключатели. Поэтому VIDEX BINERA VF-BNSW1-W и VIDEX NOTA VF-NT-SW1-WH нельзя считать проходными только из-за привычного внешнего вида. Для двух точек выбирают модель, в спецификации которой прямо заявлена проходная функция. Если независимых каналов несколько, такую функцию проверяют для каждого из них.
Маркировки 10AX и 10 А нельзя объединять
Выбранные BINERA имеют характеристики 250 В, 10AX. Буквы AX указывают на испытание выключателя для определённых осветительных нагрузок с пусковыми процессами по стандарту бытовых выключателей. У рассматриваемых NOTA производитель указывает 250 В, 10 А без AX. Это разные обозначения, поэтому характеристику одной серии нельзя переносить на другую.
Номинал выключателя также нельзя превращать в универсальный предел мощности LED-нагрузки простым умножением ампер на напряжение. В момент запуска электронный драйвер способен потреблять короткий импульс тока, который выше установившегося значения. Для каждой группы сверяют рабочий ток, пусковые данные ламп или драйверов, тип нагрузки и ограничения производителя механизма.
Приблизительный рабочий ток можно оценить по формуле I ≈ P / U, где P — суммарная потребляемая мощность группы, U — напряжение. В этой оценке нет пускового импульса, коэффициента мощности и особенностей драйвера. Сечение кабеля, аппарат защиты и допустимую нагрузку контактов электрик подбирает для всего контура, опираясь на документацию конкретного оборудования.
Разделение групп влияет на скрытую проводку
Независимому контуру требуется собственная управляемая линия от места коммутации к соответствующему освещению. После закрытия потолка заменить общий контур несколькими независимыми одной лицевой панелью обычно невозможно. Потребуются дополнительные жилы, другая монтажная коробка либо заранее предусмотренное релейное решение.
До финишной отделки подготовьте для электрика план групп, точек управления, типов светильников и расположения драйверов. Специалист проверит схему клем выбранного артикула, глубину коробки, число проводников и защиту линии. Этот материал помогает поставить задачу, но не заменяет проект и инструкцию по подключению.

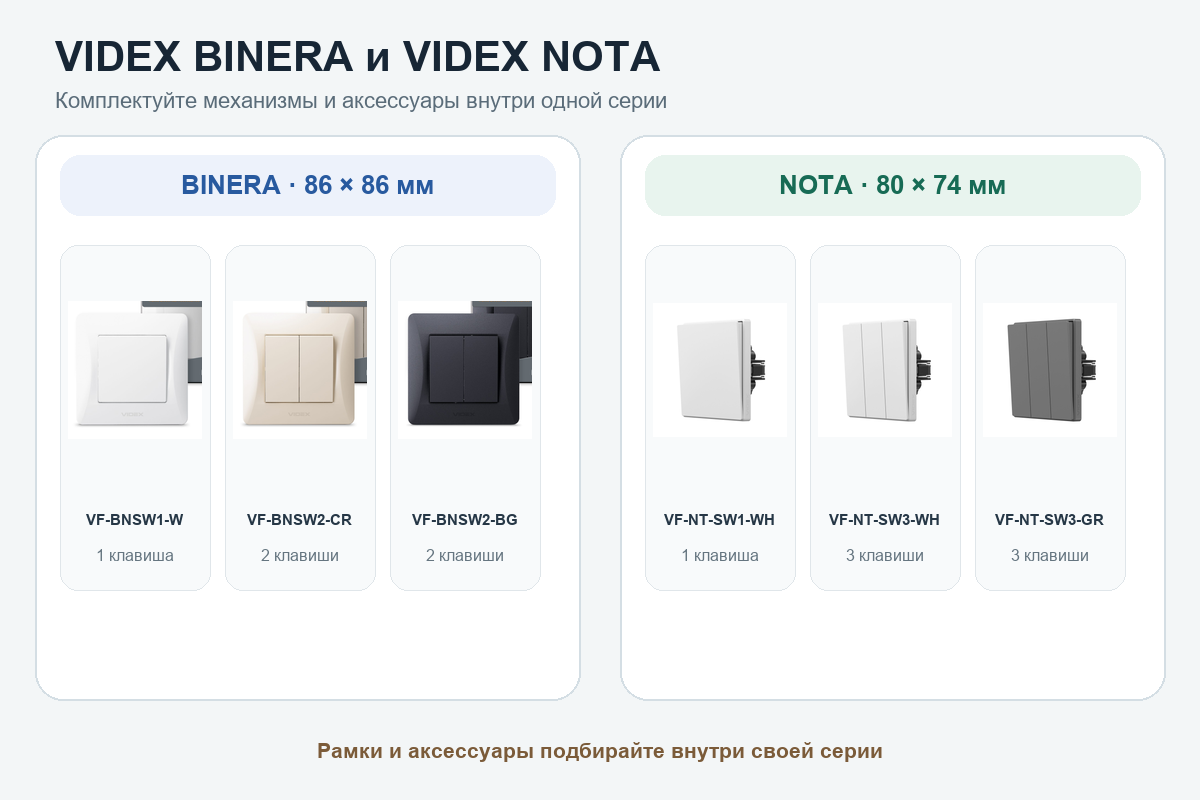

BINERA и NOTA комплектуют раздельно
Механизмы, рамки и аксессуары одного настенного блока выбирают внутри совместимой серии. У приведённых BINERA и NOTA различаются геометрия и заявленные наружные размеры: 86 × 86 мм у BINERA и 80 × 74 мм у NOTA. Одинаковый оттенок стены или похожий дизайн не делает детали двух линеек взаимозаменяемыми.
В серии BINERA доступны кремовый VF-BNSW2-CR и чёрный графит VF-BNSW2-BG с одинаковыми подтверждёнными электрическими параметрами, поэтому выбор между ними относится к отделке и сочетанию с соседней фурнитурой. В NOTA три запланированных сценария можно оформить белым матовым VF-NT-SW3-WH или серым графитовым VF-NT-SW3-GR. Рамки для них подбирают именно в линейке NOTA.
Закрепите понятный порядок функций
Одинаковая логика во всех комнатах снижает число ошибочных нажатий. Можно договориться, что ближайшая ко входу позиция управляет основным светом, следующая — локальным, а крайняя — декоративным. Этот порядок фиксируют на плане до подключения. В первые недели небольшая съёмная памятка рядом с блоком удобнее, чем постоянные надписи на изделии.
Функцию лучше размещать там, где ею пользуются. Рабочую подсветку кухни удобно включать у столешницы, а длинный коридор — с обоих концов через подходящие проходные и промежуточные механизмы. Удобство создаёт не максимальное число клавиш, а связь каждой точки управления с маршрутом человека.
Что проверить перед покупкой
- Для каждой отдельной группы есть реальный сценарий, а не абстрактный запас.
- Для всех точек управления указан тип механизма: обычный, проходной или промежуточный.
- Рабочие и пусковые параметры ламп и драйверов проверены, а 10AX BINERA не перенесено на 10 А NOTA.
- Рамки, механизмы и аксессуары относятся к одной совместимой серии.
- Модели с IP20 запланированы только в сухих помещениях без брызг и конденсата.
- Окончательную схему, кабели, защиту и монтаж проверяет квалифицированный электрик по документации изделий.
