Як розподілити групи світла між одно-, дво- та триклавішним вимикачем
Кількість клавіш варто визначати після того, як ви спланували світлові сценарії. Люстра з кількома секціями, підвіс над столом, підсвічування робочої поверхні та декоративна стрічка можуть працювати разом або окремо — і саме це рішення впливає на кабелі, монтажні коробки та можливість змінити керування після ремонту.
Почніть із карти незалежних груп
Група світла — це світильники, які мають одночасно вмикатися й вимикатися за одним сценарієм. Кількість приладів у ній не принципова: три споти можуть утворювати одну групу, а дві секції однієї люстри — різні. Пройдіть кімнатою подумки вранці, увечері, під час роботи й прибирання та запишіть, яке світло потрібне в кожній ситуації.
Корисне правило: розділяйте світло тоді, коли групи справді використовуватимуться окремо. Якщо два контури завжди працюють разом, зайва клавіша ускладнить керування і вимагатиме окремої керованої лінії. Якщо декоративне світло потрібне лише ввечері, а яскраве загальне — для прибирання, незалежне керування має практичний сенс.
| Приміщення | Можливі групи | Логіка керування | Що перевірити до монтажу |
|---|---|---|---|
| Вітальня | Загальне, зона дивана, декоративне | Окремо залишити тихе вечірнє світло без центрального | Чи потрібне керування тією самою групою біля іншого входу |
| Кухня-їдальня | Загальне, робоча поверхня, підвіс над столом | Робоче світло не залежить від обіднього сценарію | Розташування витяжки, меблів і блоків живлення підсвічування |
| Спальня | Загальне, бра, м'яке акцентне | Основне світло зручно вимикати і від дверей, і біля ліжка | Для двох точок потрібна окрема прохідна схема, а не додаткова звичайна клавіша |
| Кабінет | Загальне, робоче, фон за монітором | Зменшити контраст увечері без повного освітлення кімнати | Де розміщені драйвери та чи сумісні вони з обраним способом керування |
Звичайний вимикач не замінює прохідний
Звичайний механізм керує лінією з однієї точки. Якщо те саме світло потрібно перемикати з двох місць — наприклад, біля входу в спальню та поруч із ліжком — проєктують пару прохідних механізмів. Для трьох і більше точок між ними додають проміжний, або перехресний, механізм. Це різні контактні схеми, навіть коли клавіші зовні виглядають однаково.
Шість моделей у цій добірці виробник позначає як звичайні вимикачі. Тому білий VIDEX BINERA VF-BNSW1-W чи білий матовий VIDEX NOTA VF-NT-SW1-WH не слід автоматично закладати в схему керування з двох місць. Для такого завдання потрібен механізм, у специфікації якого прямо вказано прохідну функцію, а для багатоканального керування — відповідна кількість незалежних прохідних каналів.
Чому 10AX і 10 А — не те саме маркування
Для вибраних механізмів BINERA виробник указує 250 В і 10AX. Позначення AX означає, що вимикач випробуваний для певних освітлювальних навантажень із пусковими процесами за стандартом для побутових вимикачів. У вибраних NOTA вказано 250 В і 10 А без AX. Переносити маркування BINERA на NOTA або трактувати їх як повністю однакові не можна.
Так само не можна помножити 10 А на напругу мережі й оголосити отримане число допустимою потужністю будь-яких LED-світильників. LED-драйвери можуть мати короткий пусковий струм, який значно відрізняється від робочого. Для групи потрібно звірити тип навантаження, сумарний робочий струм, пускові характеристики драйверів і обмеження виробника вимикача. Якщо цих даних немає в картці лампи або драйвера, їх варто запросити до монтажу.
Орієнтовний робочий струм групи можна оцінити як I ≈ P / U, де P — сумарна споживана потужність, а U — напруга. Цей розрахунок не враховує пусковий імпульс, коефіцієнт потужності та особливості електронного драйвера, тому він не замінює перевірку сумісності. Переріз провідників, захисний автомат і допустиме навантаження контактів визначає електрик для всього кола.
Закладайте наслідки поділу до оздоблення
Кожна незалежна група потребує окремої керованої лінії від точки комутації до відповідної частини освітлення. Якщо стелю вже закрито, перетворити один спільний контур на кілька незалежних лише заміною лицьової панелі зазвичай не вийде. Можуть знадобитися новий кабель, інша монтажна коробка або заздалегідь спроєктований релейний модуль.
До чистового оздоблення передайте електрику план із назвами груп, точками керування, типами світильників і місцями драйверів. Майстер має перевірити клемну схему конкретного артикула, глибину коробки, кількість провідників і захист кола. Стаття допомагає сформувати завдання, але не є інструкцією з підключення.
Не змішуйте компоненти BINERA та NOTA

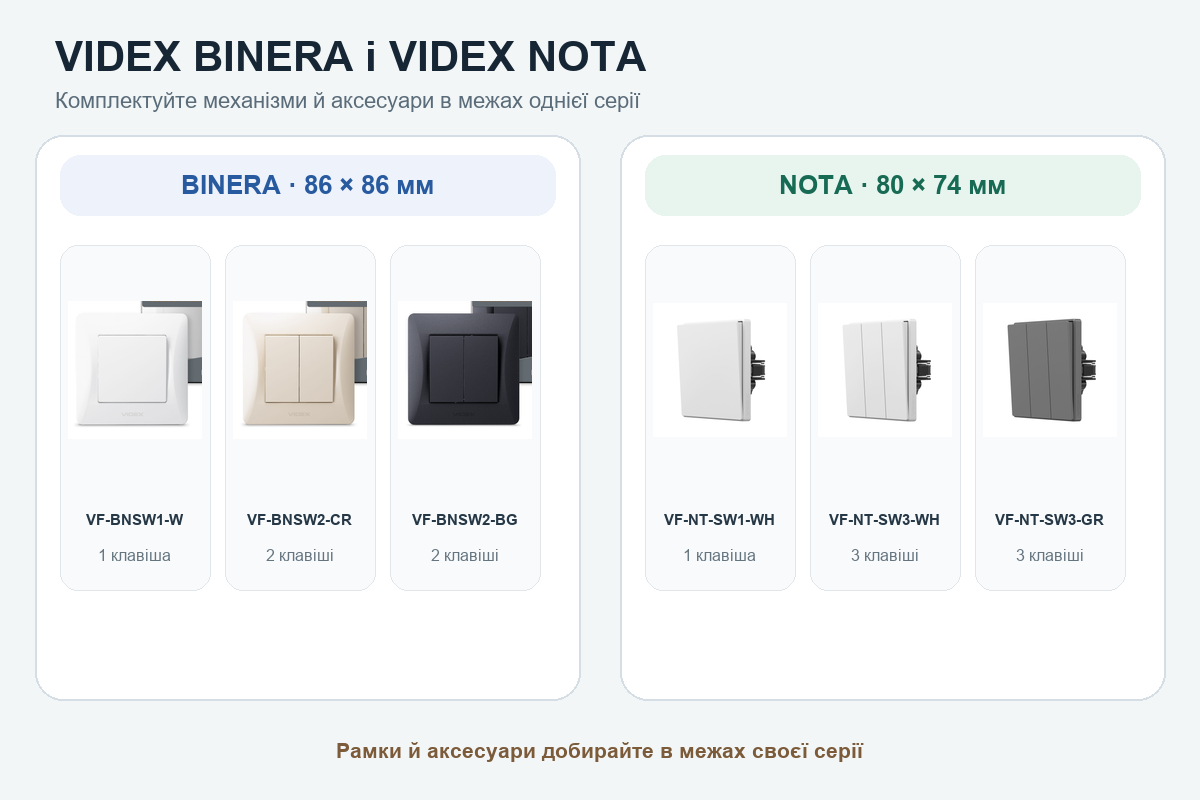

Серію обирають для всього видимого комплекту в конкретному блоці: механізмів, рамок і сумісних аксесуарів. BINERA та NOTA мають різну геометрію й зовнішні розміри: для наведених моделей виробник указує 86 × 86 мм і 80 × 74 мм відповідно. Схожий колір не робить рамки або лицьові деталі взаємозамінними.
У BINERA можна порівняти кремовий VF-BNSW2-CR і чорний графіт VF-BNSW2-BG: електричні параметри в них однакові, тож колір добирають до стіни та сусідньої фурнітури. Для трьох запланованих сценаріїв у серії NOTA є білий матовий VF-NT-SW3-WH та сірий графіт VF-NT-SW3-GR. Їх слід оцінювати в межах NOTA, не додаючи до них рамку BINERA.
Зробіть порядок клавіш передбачуваним

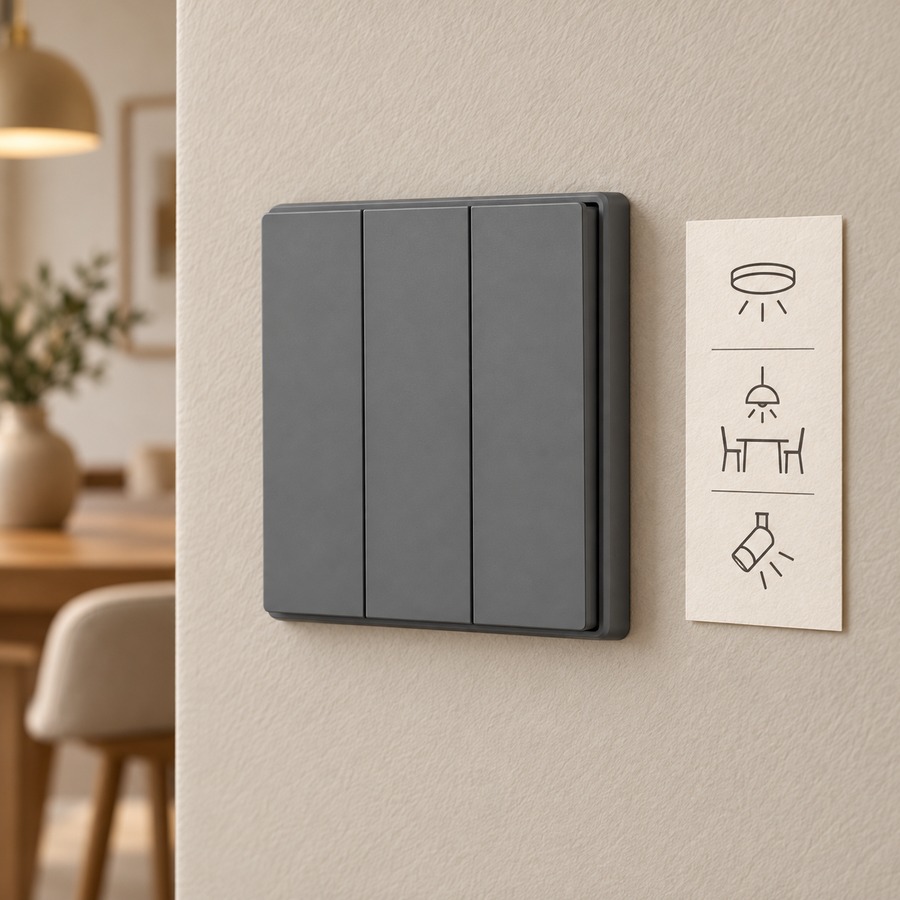

У всіх кімнатах варто повторювати одну логіку: наприклад, ближча до входу клавіша відповідає за основне світло, наступна — за локальне, крайня — за декоративне. Порядок потрібно зафіксувати на плані до підключення. Якщо функції неочевидні, тимчасові підписи або піктограми поруч із блоком допоможуть мешканцям звикнути, не змінюючи вигляд самого виробу.
Не перевантажуйте одну точку керування функціями, які використовують у різних місцях. Підсвічування робочої поверхні логічніше вмикати біля неї, а світло довгого коридору — з обох кінців через належну прохідну схему. Зручність визначає не максимальна кількість клавіш, а відповідність повсякденному маршруту.
Коротка перевірка перед замовленням
- Кожна група має окремий і зрозумілий сценарій, а не створена «про запас» без потреби.
- Для кожної точки керування визначено звичайний, прохідний або проміжний механізм.
- Типи ламп і драйверів перевірено за робочим та пусковим струмом, а маркування 10AX і 10 А не змішано.
- Рамки, механізми й аксесуари належать до однієї сумісної серії.
- Усі наведені моделі мають IP20, тому заплановані лише для сухих внутрішніх зон без бризок і конденсату.
- Остаточну схему, кабелі, захист і монтаж перевіряє кваліфікований електрик за документацією конкретних виробів.
